導入

採掘スラリーライン用のパイプを選択することは、PN 定格を確認するだけではありません。

パイプラインは、鉱石粒子、尾鉱、または精鉱を輸送する際に、かなりの圧力の下で動作する可能性があります。圧力によりパイプ構造に応力がかかります。一方、固体は内壁に向かって常に移動しています。

これらは 2 つの異なる動作条件です。

パイプは必要な圧力定格を満たしていても、内部摩耗の問題が発生することがあります。逆の場合も考えられます。システムが利用可能な設計を超える圧力定格を必要とする場合、耐摩耗性の高いパイプは適さない可能性があります。-

鉱山購入者にとって実際的な仕事は、以下の適切なバランスを見つけることです。圧力容量とスラリー耐摩耗性.

そこで、UHMWPE 採掘スラリー パイプや SRTP などの強化パイプ システムがよく話題になります。

実際のスラリーから始める

パイプを選択する前に、輸送される材料を確認してください。

尾鉱、銅精鉱、鉄鉱石スラリー、その他の鉱物スラリーは、まったく同じように挙動するわけではありません。粒子の硬度、粒子サイズ、固形分濃度、流速はすべて、パイプ内部の摩耗量に影響します。

たとえ両方のパイプラインの直径と作動圧力が同じであっても、硬くて角張った粒子を含むスラリーは、比較的細かいスラリーよりもはるかに攻撃的になる可能性があります。

パイプラインのレイアウトも重要です。

エルボは流れの方向を変えます。レデューサは流れの面積を変更します。 T シャツは別の流れパターンを作成します。ポンプのすぐ下流のセクションでは、特に厳しい状況が見られます。

このため、直径と圧力のみに基づいたパイプの選択は不完全であることがよくあります。

圧力と摩耗は別の問題です

圧力定格は主にパイプの構造設計に関係します。

摩耗は内面で起こります。

仕様の際、この 2 つは別々に考慮する必要があります。

たとえば、長距離のスラリー パイプラインでは、標高の変化やポンプ条件により PN4.0 以上が必要になる場合があります。{0}これは購入者に圧力要件について重要なことを伝えますが、内面がどのくらい早く摩耗するかについては説明しません。

スラリーに石英やその他の硬い鉱物粒子が含まれている場合、圧力が安定している場合でも内壁は継続的な摩耗にさらされる可能性があります。

UHMWPE は、その主な強みが単に耐圧性だけではないため、この状況では興味深いものになります。この材料は、内面に研磨剤スラリーに対する強い耐性が必要な場所に広く使用されています。

UHMWPE の違いは何ですか?

图 1

UHMWPE は非常に滑らかな内面と低い摩擦係数を持っています。

鉱物スラリーがパイプ内を移動するとき、粒子は粗い金属表面ではなく、比較的滑らかなポリマー表面に遭遇します。

それは長いパイプラインでは重要です。

流動抵抗を軽減し、材料が内壁に付着したままになる傾向を制限するのに役立ちます。また、UHMWPE は多くの化学媒体に対して優れた耐性を備えているため、スラリーに塩、酸性成分、アルカリ性物質、または加工化学物質が含まれる場合に役立ちます。

マイニング アプリケーションの魅力は、実際には次の組み合わせにあります。

耐摩耗性 + 滑らかな表面 + 耐薬品性 + 耐衝撃性。

単一のプロパティがすべてを語ることはありません。

SRTP が適合する場所

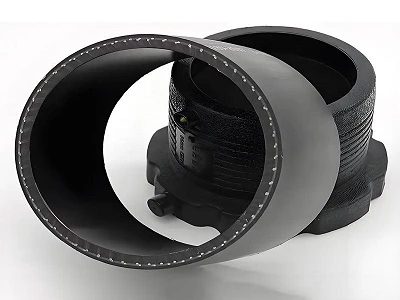

SRTP、つまり鋼線強化ポリエチレン複合パイプは、別の方向から問題にアプローチします。

パイプには、ポリエチレン層の間に高張力鋼線の補強層が含まれています。-補強により耐圧能力が向上し、ポリエチレンにより耐食性と比較的滑らかな流れ表面が得られます。-

そのため、SRTP は高圧の鉱山水、排水、その他の加圧流体システムに役立ちます。{0}

内層が実際の媒体に適している場合には、スラリーサービスとしてもご検討いただけます。

ただし、SRTP と UHMWPE を比較する場合、この点は注目に値します。

強化層と作業内面は異なる役割を果たします。

鋼線は構造的な耐圧性に役立ちます。内側のポリマー層はスラリーに直接さらされる部分です。

激しい摩耗が予想される場合、そのインナー層の摩耗性能が重要な仕様になります。

-長距離のパイプラインには圧力定格以上のものが必要

長いスラリー ラインには、いくつかのポンプ ステーション、高さの変更、および多数の継手が含まれる場合があります。

パイプは屋外の温度変化や困難な設置条件にもさらされる可能性があります。

購入者にとっては、公称圧力の数値を超えて、完全な動作状況を確認する価値があります。

この情報は、採掘スラリー パイプを選択するためのより有用な基準を提供します。

製品の特徴

图 2

高い耐摩耗性

UHMWPE は、硬い鉱物粒子が内壁と継続的に接触する採掘用途に適しています。

滑らかな内面

低摩擦表面により、スラリーがパイプライン内を移動しやすくなり、微細な鉱物材料が壁に付着する傾向が軽減されます。-

耐薬品性

UHMWPE は、採掘で遭遇する多くの酸性、アルカリ性、塩分環境に対して優れた耐性を備えています。

耐衝撃性

鉱物粒子は常にパイプ壁に沿って穏やかに滑るわけではありません。大きい粒子や角張った粒子は、特に継手の周囲に繰り返し衝撃を与える可能性があります。

軽量

多くのスチールベースのパイプ システムと比較して、UHMWPE パイプは比較的軽いため、輸送や取り扱いが容易になります。{0}

複数の圧力オプション

UHMWPE マイニング パイプは、さまざまな圧力定格で供給できます。パイプの直径、使用圧力、実際のパイプラインの設計に応じて、正しい PN クラスを選択する必要があります。

製品パラメータ

実際の圧力と壁の設計は、直径、使用圧力、スラリーの状態、設置要件に応じて確認する必要があります。

比較: UHMWPE と SRTP

SRTP は、単に UHMWPE の競合バージョンではありません。

スチール ワイヤによる補強により、高圧と構造補強が主要な要件となる場合に明らかな利点が得られます。{0}これは、鉱山水システムやその他の加圧用途で特に役立ちます。

UHMWPE は、研磨スラリーにさらされる作業面をより重視します。

高圧スラリー ラインの場合、構造補強が優先される場合、SRTP は理にかなっています。-

研磨スラリーの場合、UHMWPE には別の利点があります。作業面に使用される材料自体が耐摩耗性に優れています。

両方の要件が重要な場合は、製品名や圧力定格だけではなく、パイプの構造全体に基づいて決定する必要があります。

よくある質問

UHMWPE パイプは高圧採掘スラリーに使用できますか?{0}

はい、UHMWPE パイプは、直径とパイプの設計に応じて、PN1.0 ～ PN10 などのさまざまな圧力定格で供給できます。必要な PN 定格は、実際の使用圧力とパイプラインの状態から決定する必要があります。

高圧はパイプの摩耗を直接引き起こすのでしょうか?

圧力と摩耗は異なるメカニズムです。摩耗は、粒子の硬度、粒子サイズ、スラリー濃度、流速、流れ方向の変化とより密接に関係しています。

SRTP は研磨剤スラリーに適していますか?

内層と実際のスラリーの状態によっては、そのような場合もあります。鋼線補強材は主に圧力と構造要件に対応します。内部ポリマー層はスラリーに直接さらされます。

採掘スラリーパイプラインのどの部分に特に注意を払う必要がありますか?

流れの方向や速度の変化により局所的な摩耗が増加する可能性があるため、エルボ、ティー、減速機、ポンプの吐出セクションには特に注意が必要です。

リクエストUHMWPEパイプ見積n

のためにUHMWPE マイニングパイプ、UHMWPE ライニング鋼管、UHMWPE エルボおよびリンク フランジ、私たちに送ってください：

DN + PN + スラリーの種類 + 固形分濃度 + 粒径 + 流量 + パイプラインの長さ + 数量
