スチールワイヤー強化PEパイプのサプライヤーとして、私はこの注目すべき製品のヤング率についての問い合わせによく遭遇します。鋼線強化 PE パイプのヤング率を理解することは、エンジニア、請負業者、および給水システム業界に携わるすべての人にとって重要です。このブログ投稿では、ヤング率の概念を詳しく掘り下げ、スチール ワイヤー強化 PE パイプとの関連でその重要性を説明し、その実際的な意味についての洞察を提供します。
ヤング率とは何ですか?
弾性率としても知られるヤング率は、材料の剛性または弾性変形に対する抵抗を測定する材料の基本的な特性です。これは、材料の弾性範囲内の応力 (単位面積あたりの力) とひずみ (単位長さあたりの変形) の比として定義されます。より簡単に言うと、ヤング率は、特定の荷重下で材料がどれだけ伸縮するかを定量化します。
ヤング率 (E) の式は次のとおりです。
[ E = \frac{\sigma}{\epsilon} ]
どこ：
- ( E ) はヤング率 (パスカル、Pa) です。
- ( \sigma ) は材料に加えられる応力です (パスカル、Pa)
- ( \epsilon ) は結果として生じるひずみ (無次元)
ヤング率が高いということは、材料が硬く、少量のひずみを生成するために大きな応力が必要であることを示します。逆に、ヤング率が低いということは、材料の柔軟性が高く、比較的低い応力下でも大きな変形を受ける可能性があることを意味します。
鋼線強化PE管のヤング率
鋼線強化PEパイプは、ポリエチレン（PE）の柔軟性と耐食性と、鋼線強化材の高強度と剛性を組み合わせた複合材料です。鋼線強化 PE パイプのヤング率は、PE マトリックスの特性、鋼線補強の量と配置、製造プロセスなどのいくつかの要因によって影響されます。
スチール ワイヤー強化 PE パイプの PE マトリックスは通常、スチールと比較してヤング率が比較的低くなります。ポリエチレンは粘弾性挙動を示す熱可塑性ポリマーであり、時間の経過とともに応力がかかると変形する可能性があります。ただし、鋼線補強材を追加すると、パイプの剛性と強度が大幅に向上します。
鋼線強化 PE パイプの鋼線補強は、通常、PE マトリックス内でらせん状のパターンで配置されます。この配置により、優れたフープ強度と内圧に対する耐性が得られます。鋼線自体のヤング率は PE のヤング率よりもはるかに高く、通常は 200 GPa (200 x 10^9 Pa) の範囲にあります。鋼線強化 PE パイプの全体的なヤング率は、PE マトリックスと鋼線強化材の特性の組み合わせです。
スチール ワイヤー強化 PE パイプの正確なヤング率は、特定の製品設計と製造プロセスによって異なります。ただし、スチール ワイヤー強化 PE パイプのヤング率の一般的な値は 800 MPa ～ 1500 MPa (800 x 10^6 Pa ～ 1500 x 10^6 Pa) の範囲です。これにより、スチール ワイヤー強化 PE パイプは、通常 200 MPa ～ 500 MPa の範囲のヤング率を持つ従来の PE パイプよりも大幅に硬くなります。
鋼線強化PE管におけるヤング率の重要性
鋼線強化 PE パイプのヤング率は、その性能と用途において重要な役割を果たします。ヤング率が重要となる重要な側面をいくつか示します。
1. 構造の完全性
スチール ワイヤー強化 PE パイプの高いヤング率により、さまざまな荷重条件下でも構造の完全性が保証されます。これにより、パイプは過度の変形や破損を起こすことなく、高い内圧に耐えることができます。これは、パイプが高圧や動的負荷にさらされることが多い給水システムでは特に重要です。
2. 外部負荷に対する耐性
ヤング率で示されるスチール ワイヤー強化 PE パイプの剛性は、土圧、交通荷重、環境要因などの外部荷重に対して優れた耐性を示します。パイプは、地下に埋設されたり、過酷な条件にさらされた場合でも、その形状と機能を維持できます。
3. 長期的なパフォーマンス
PE の高いヤング率と耐食性の組み合わせにより、スチール ワイヤー強化 PE パイプは給水システム向けの耐久性があり、長持ちするソリューションとなります。このパイプは時間の経過とともにクリープ変形が起こりにくく、長期間の耐用年数にわたってその性能と信頼性が保証されます。
4. 設計と設置
エンジニアや設計者は給水システムを設計する際に、鋼線強化 PE パイプのヤング率を考慮します。これは、システムの安全かつ効率的な動作を確保するために、適切なパイプ サイズ、肉厚、サポート間隔を決定するのに役立ちます。パイプの剛性により、複雑な支持構造を必要とせずに簡単に取り扱い、接続できるため、設置プロセスも簡素化されます。
他の管材との比較
鋼線強化 PE パイプのヤング率の重要性をより深く理解するために、給水システムで使用される他の一般的なパイプ材料と比較してみましょう。
1.UPVCパイプ

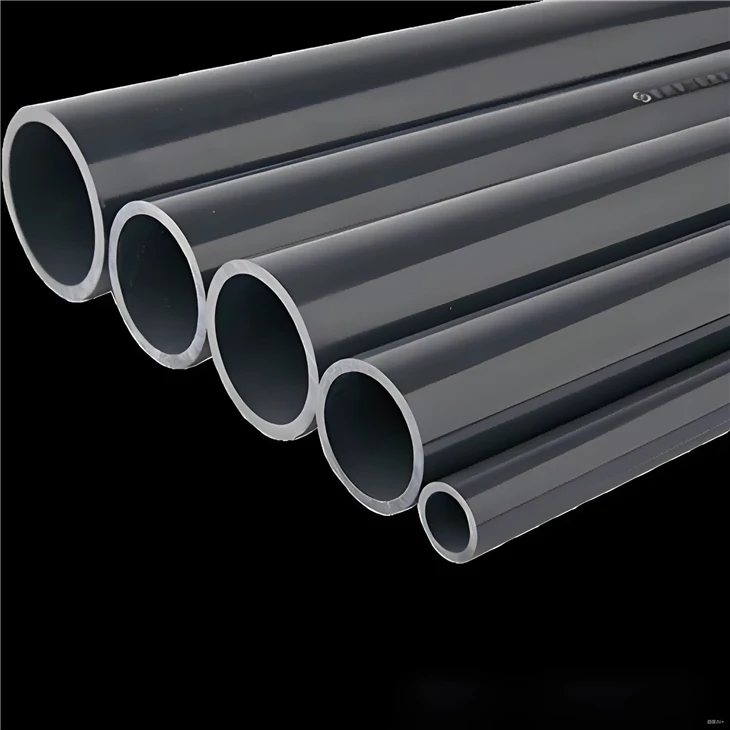

DN160 UPVC ウォーターパイプは耐食性があり、比較的低コストであるため、給水システムによく選ばれています。ただし、UPVC パイプは鋼線強化 PE パイプに比べてヤング率が低くなります。これは、UPVC パイプの方が柔軟性があり、高圧や外部荷重による変形を防ぐために追加のサポートが必要になる場合があることを意味します。
2. HDPEパイプ
2 インチ HDPE 屋内給水パイプこれも給水システムで広く使用されているパイプ材料です。 HDPE パイプのヤング率は従来の PE パイプと同等であり、鋼線強化 PE パイプよりも低いです。 HDPE パイプは柔軟性があり、取り付けが簡単ですが、高い剛性と強度が必要な用途には適さない場合があります。
3. 鋼管
鋼管のヤング率は非常に高く、通常は 200 GPa の範囲にあります。ただし、鋼管は腐食しやすく、耐用年数や性能が大幅に低下する可能性があります。スチール ワイヤー強化 PE パイプは、スチールの高い強度と剛性と PE の耐食性を兼ね備えており、スチール パイプに代わる耐久性とコスト効率の高い代替品となります。
鋼線強化 PE パイプの使用に関する実際的な考慮事項
給水システムでスチール ワイヤー強化 PE パイプを使用する場合、ヤング率に関連する次の実際的な側面を考慮することが重要です。
1. 圧力定格
鋼線強化 PE パイプのヤング率は、圧力定格に直接関係します。一般に、ヤング率の値が高いほど、圧力定格が高くなります。特定の用途に合わせてパイプを選択する場合、システムの予想動作圧力を満たすかそれを超える圧力定格のパイプを選択することが重要です。
2. 温度の影響
スチールワイヤー強化PEパイプのヤング率は温度の影響を受ける可能性があります。 PE は熱可塑性材料であり、その機械的特性は温度によって変化する可能性があります。高温では、PE マトリックスのヤング率が低下する可能性があり、その結果、柔軟性が増加し、剛性が低下します。用途の温度範囲を考慮し、予想される温度条件に適したパイプを選択することが重要です。
3. インストールとサポート
スチール ワイヤー強化 PE パイプの剛性により設置プロセスが簡素化されますが、長期的な性能を確保するには適切なサポートが必要です。パイプのたるみや過度の変形を防ぐために、パイプは一定の間隔で支持する必要があります。サポートの間隔は、パイプのサイズ、壁の厚さ、および予想される荷重に基づいて決定する必要があります。
結論
結論として、鋼線強化 PE パイプのヤング率は、その性能と給水システムへの適合性を決定する重要な特性です。この複合材料の高いヤング率により、優れた構造的完全性、外部荷重に対する耐性、長期耐久性が実現します。他のパイプ素材と比較して、スチール ワイヤー強化 PE パイプは、強度、剛性、耐食性の独自の組み合わせを提供します。
信頼性が高く高性能な給水管をお探しなら、鋼線強化PE管素晴らしい選択です。当社はスチールワイヤー強化PEパイプの大手サプライヤーであり、お客様の特定の要件を満たす幅広い製品を提供しています。貴社のプロジェクトについてご相談になり、当社のスチール ワイヤー強化 PE パイプが給水システムにどのようなメリットをもたらすかを検討するには、今すぐお問い合わせください。
参考文献
- Callister、WD、Rethwisch、DG (2011)。材料科学と工学: 入門。ワイリー。
- ISO 4427:2016。給水用プラスチックパイプおよび継手 - ポリエチレン (PE)。国際標準化機構。
- ASTM D3350:2018。ポリエチレン樹脂管・継手材料の標準仕様。米国試験材料協会。
