導入

砂吸引パイプラインには 2 つの仕事が同時にあります。1 つはシステム内に砂と水を引き込む必要があり、もう 1 つは研磨性固形物との継続的な接触に耐えなければならないということです。

これにより、通常のスラリーパイプでは直面しない可能性のあるさまざまな問題が発生します。

内壁は砂や堆積物にさらされており、吸引中にパイプ内の圧力が大気圧を下回る可能性があります。パイプラインが真空条件に対して弱すぎる場合、通常の摩耗よりも変形がより深刻な問題になる可能性があります。

を選択する購入者にとって、UHMWPE砂吸引管、耐摩耗性は重要ですが、それは選択プロセスの一部にすぎません。真空抵抗、配管構造、径、粒径、実際の吸引条件すべてを考慮する必要があります。

最初の質問: 吸引条件は何ですか?

砂吸引パイプを選択する前に、最初に 1 つの質問をする必要があります。

パイプは実際にどの程度の真空にさらされるでしょうか?

吸引サービスは正圧排出とは異なるため、これは重要です。{0}}

ポンプまたは浚渫装置がパイプラインを通して材料を引き込むと、パイプ内の圧力が周囲の大気圧より低くなることがあります。すると、外圧がパイプ壁に作用します。

正の内圧下で適切に機能するパイプは、自動的に真空サービスに適しているわけではありません。

このため、購入者は PN 番号のみに基づいてサクションパイプを選択しないでください。パイプ構造は、予想される外圧と設置条件を考慮して評価する必要があります。

2 番目の問題: 砂がパイプを均等に摩耗させない

次に問題となるのは内部摩耗です。

砂、堆積物、砂利はパイプライン内を継続的に移動します。摩耗量はいくつかの動作条件によって異なります。

粒径と硬度内壁との接触の強さに影響します。

固形分濃度パイプを通過する研磨粒子の数を決定します。

流速パーティクルの動きと衝撃に影響を与えます。

パイプラインの形状パーティクルが壁に衝突する可能性が高い場所を決定します。

最後の点は特に重要です。

真っ直ぐなパイプでは比較的一貫した摩耗が発生する可能性がありますが、曲げでは粒子が方向を変え、曲げの外側に繰り返し接触するため、局所的により大きな摩耗が発生する可能性があります。

砂の吸引に UHMWPE が検討される理由

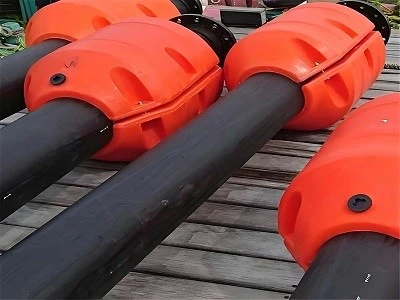

info-400-300

图 1

UHMWPE は、その材料特性を通じてこれらの問題のいくつかに対処します。

耐摩耗性

砂の吸引には継続的な粒子接触が含まれます。 UHMWPE は、研磨砂や土砂の輸送に耐摩耗性の内面を提供します。-

滑らかな内面

滑らかなボアは流路内部の表面粗さを軽減し、砂水スラリーの比較的障害物のない経路を維持するのに役立ちます。{0}

靭性と耐衝撃性

粗い砂、砂利、または不規則な粒子がパイプラインに入ると、パイプは衝撃や滑り摩耗を受ける可能性があります。 UHMWPEは優れた靭性と耐衝撃性を備えています。

軽量構造

長い浚渫パイプラインは、取り扱いや位置変更が難しい場合があります。 UHMWPE はスチールよりもかなり軽いため、適切な用途での取り扱いが簡単になります。

info-400-300

图 2

砂吸引パイプは通常どこで機能しますか?

UHMWPE 砂吸引パイプは、砂の浚渫、堆積物の除去、河川および港湾の浚渫、砂の回収、および砂や堆積物がパイプラインに引き込まれるその他のシステムに検討できます。

ただし、配管の構造は設置場所に合わせてください。

浚渫設備に近い短い吸引接続は、必ずしも長い水没または浮遊吸引ラインと同じ条件にさらされるわけではありません。

サポートされていないパイプの長さ、曲げ状態、接続方法、真空レベルはすべて、必要な構造に影響を与える可能性があります。

UHMWPE砂吸引管パラメータ

パラメータ	代表的な仕様
材料	UHMWPE
呼び径	DN50～DN1200
標準長さ	9 m / 12 m
圧力定格	PN1.0～PN10*
使用温度	約. -269度から+80度
中くらい	砂、堆積物、スラリー
応用	砂吸引、浚渫

*重要：PN 評価は、正圧性能を指します。-吸引用途では、真空耐性と外圧安定性を個別に確認する必要があります-。

購入者は注文前に何を確認する必要がありますか?

1. 吸引圧力または真空

これは最も重要なパラメータの 1 つです。これがないと真空適合性を適切に評価できません。

2. 砂の粒度

細かい砂と粗い砂では、摩耗や衝撃の状態が異なります。

3. 固形分濃度

濃度が高いほど、パイプ内の研磨負荷が大きくなります。

4. 流速

速度が過剰になると、粒子の衝撃や局所的な摩耗が増加する可能性があります。

5. パイプ径

DN は、浚渫設備と必要な流量と一致する必要があります。

6. パイプラインの長さ

吸引ラインが長いと、追加の圧力損失や構造上の考慮事項が発生する可能性があります。{0}}

7. 設置方法

浮遊設置、水中設置、およびサポート付き設置には、異なる機械的要件があります。

8. 曲げとフィッティング

曲げ部分は集中的に摩耗する可能性があるため、曲げの数と位置は重要です。

よくある質問

UHMWPE砂吸引パイプは真空サービスに適していますか?

可能ですが、真空適合性は実際のパイプの構造と動作条件によって異なります。陽圧定格だけから推測すべきではありません。-

なぜ吸込管が潰れるのでしょうか？

外部の大気圧がパイプ内の圧力を超え、パイプの構造が十分な外圧耐性を持たない場合、変形や崩壊が発生する可能性があります。{0}

直径が大きいほど耐真空性は良くなりますか?

自動的ではありません。直径、壁の構造、材料特性、非支持長さ、および動作条件はすべて、外部圧力の安定性に影響します。-

砂吸引管はどこが最も摩耗しますか?

曲がりや流れの方向の変化では、粒子が方向を変えてパイプ壁に繰り返し接触するため、より局所的な摩耗が発生する可能性があります。

UHMWPE は粗い砂を処理できますか?

UHMWPE は優れた耐摩耗性と靭性を備えており、パイプ構造と操作条件が適切であれば、粗い砂の用途に検討できます。
